| İLK KURULUM |

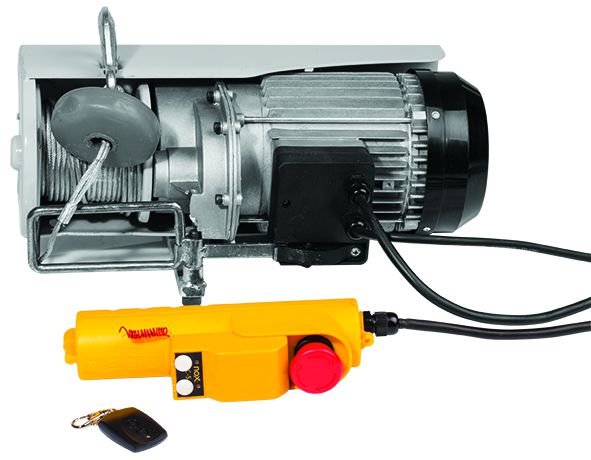

 | - Alıcı Modülün kullanıldığı vinç modelleri:
100x200 kg - 125x250 kg -150x300 kg - 200x400 kg - 250x500 kg - 300x600 kg - 400x800 kg
Vinç çalıştırma kutusunun içinde kondansatör olmayan modellerde farklı kablo baglantısı uygulanarak kullanılır. 600x1200 kg. vb |
| !! Alıcı modülü mutlaka konusunda uzman ve ehliyetli kişilere montajını yaptırın. |
Resim A | 1- Vincin elektrik ile irtibatını kesin Vincin, çalıştırma butonuna kısa bir süre basılı tutun (2sn) Bu şekilde kondansatörün deşarj olmasını sağlayın aksi halde elektrik fişi çekili bile olsa kısa süreli elektrik çarpması olabilir ve Alıcı modülde arızaya neden olur. |
|
Resim B
| 2- Vincin çalıştırma butonunun takılı olduğu sarı renkli kısmın arkasında bulunan vidaları sökün. |
|
Resim C

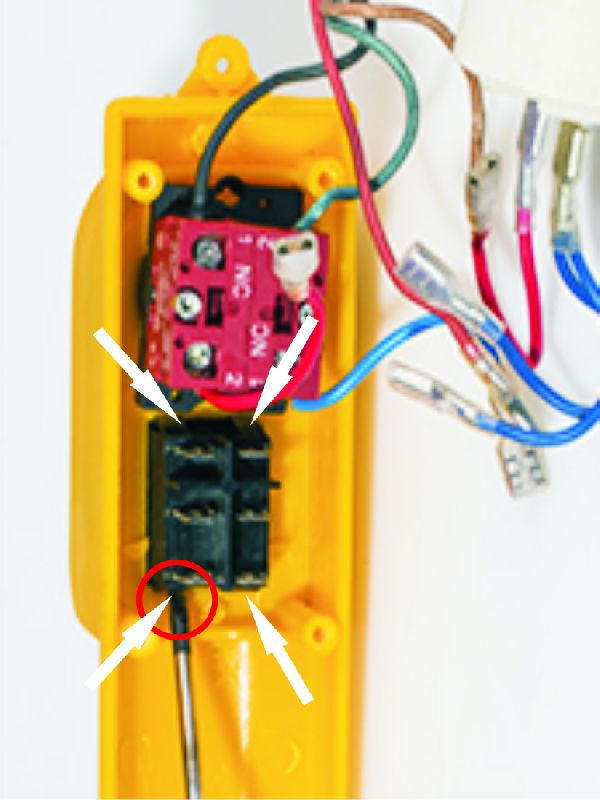

| 3- Butonun arkasındaki 6 adet kablo soketlerini yuvalarından çıkardıktan sonra siyah butonun kenarlarındaki (4 ad)tırnaklara bastırarak ve butonu dışarı doğru iterek yuvasından çıkarınız |
|
Resim D
| 4- Siyah butonu yuvasından çıkarın. Not; Çıkardığınız butonu ileriki dönemlerde ihtiyacınız olabileceğini düşünerek saklayınız. |
|

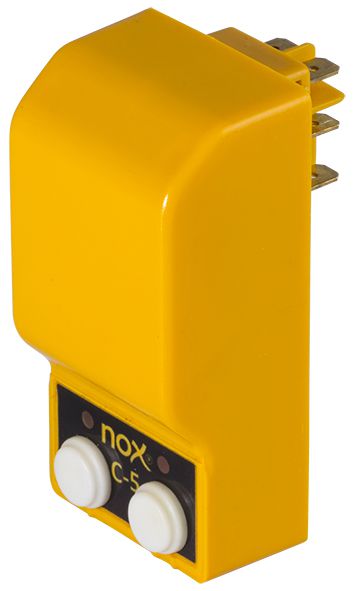

Resim E | 5- Alıcı Modülü buton yuvasına takın.Yerine iyice oturduğundan emin olun. |
| VİNÇ MODELLERİNE GÖRE UZAKTAN KUMANDA MODÜLÜNÜN KABLO BAĞLANTI ŞEKİLLERİ |
| Standart model kablo baglantısı | Resim 1 deki sarı el butonunun içindeki beyaz silindir şeklindeki kondansatörün çıkış kabloları iki adet (Resim 4) ise kablo baglantı şekli Resim 5 deki gibi olmalıdır.

Resim 4 Resim 5 Şema
|
Yeni model vinçler (Halatın üzerinde çift siwicli modeller için)
Resim 6 | Resim 6 da gösterilen vida gevşetilerek swich boşa çıkarılmalıdır. Resim 1 deki sarı el butonunun içindeki beyaz silindir şeklindeki kondansatördeki kablo çıkışları üç adet (Resim 7)oldugunda. Kablo baglantı şekli Resim 8 deki gibi olmalıdır.

Resim 6 Resim 7 Resim 8
|
| Standart 600 - 1200 kg | Bu vinçlerde resim 1 deki sarı el butonunun içinde beyaz silindir şeklindeki kondansatör yoktur, kondansatör motorun üzerindeki siyah kutunun(Resim 10) içinde iki adet mevcuttur. Bu vinçlerde üç adet işlem yapmanız gerekir. (Bu modelde uzman kişilerden yardım almanız tavsiye edilir) 1- Resim 9 daki gibi kabloları uzaktan kumanda modülüne takın resimde görülen kabloyu kesin.
Motorun gövdesindeki siyah kutunun vidalarını sökün(Resim 10) Kablo klemens baglantısına ulaşın.
2- Resim 11 görünen klemensteki 5 numaradaki kabloyu yerinden çıkarıp 9 nolu klemensteki diger kablo ile birlikte aynı yuvaya takın.
3-Resim 11 görünen klemensteki 6 numaradaki kabloyu yerinden çıkarıp 8 nolu klemensteki diger kablo ile birlikte aynı yuvaya takın.

Resim 9 Resim 10 Resim 11
600x1200kg Elektirik bağlantı değişikliği için tıklayın |
| Başlangıçta söktüğünüz arka kapağı yerine takıp vidalayın. Vinciniz kullanıma hazır. |
| KULLANMA TALİMATI |
 | Çalıştırma durdurma: Elektrikli halatlı mini vincinizi Alıcı Modül üzerindeki beyaz butonlardan Resim-8 veya El Kumandasından çalıştırabilirsiniz. Resim-9 Butonu bıraktığınızda vinciniz duracaktır. (Bas-Çalıştır Çek-Durdur) Not ; El Kumandasını farklı seçeneklerde çalıştırmak için
bkz: programlama A bölümü mod 1 / mod 2 . |
 |
| PROĞRAMLAMA |
A- El Kumandanız iki farklı seçenekte (mod) programlanabilir. - mod 1
El Kumanda butonuna basılı tutarak çalıştırma; El Kumanda butonuna sürekli basılı tutarak çalışır, bıraktığınızda vinciniz duracaktır. ( İletişimde kesilmeler olması durumunda mod 2 program değişimini yapınız.) - mod 2
El Kumanda butonuna bir defa basarak çalıştırma; El Kumanda butonuna bir defa basın vinciniz çalışmaya başlar. Durdurmak istediginizde iki butondan herhangi birine bir defa basıp bırakırsanız vinciniz duracaktır.(Vincin emniyetli kullanımı için mod 1 tercih edilir)
- mod 1 - mod 2 .Program değişim uygulaması:
a- Vincinizin elektrik bağlantısını kesin.
b- Alıcı Modül üzerindeki iki beyaz butona aynı anda basılı tutun.Resim10
c- Butonlar basılı iken vincinizin elektrik bağlantısını açın.
d- Alıcı Modül üzerindeki beyaz butonlara basmaya devam edin (3 Sn).
Alıcı Modülün üzerindeki ledler ikaz ışığı verdiginde programlama tamamlanmıştır. B- İlave yeni bir el kumandası programlama. Dört adet ilave El Kumandası programlanabilir. - Program uygulaması:
a- Vincinizin elektrik bağlantısını kesin.
b- Alıcı Modül üzerindeki soldaki birinci beyaz butonuna basılı tutun.Resim -8
c- Buton basılı iken vincinizin elektrik bağlantısını açın.
d- Alıcı Modül üzerindeki butona basmaya devam edin. (3 Sn) Alıcı Modül üzerindeki ledler ikaz ışığı Resim -11 verdiğinde butonu bırakın.
e- El Kumandasının üzerindeki butonlardan herhangi birine basılı tutun(3 Sn) Resim -9 Alıcı Modül üzerindeki ledler tekrar ikaz ışığı Resim-11 verdiğinde El Kumanda butonuna basmayı bırakın. Yeni El Kumandanızın programlaması yapılmıştır. |
| 8 | 9 | 10 | 11  |
| GÜVENLİK ÖNLEMLERİ VE UYARILAR |
| !! Elektrikli cihaz kullanımındaki temel güvenlik tedbirlerine daima uyulmalıdır. - ! Elektrikli halatlı mini vinci, kullanmadan önce vincin kendi kullanım kılavuzunu mutlaka okuyun ve güvenlik kurallarını uygulayın.
- ! Alıcı Modülü ve El Kumandasını sudan,direk güneş ışığından,aşırı sıcak ve soğuk ortamlardan, darbeden, dış etkenlerden mutlaka koruyunuz.
- ! Alıcı Modülü konusunda uzman ve ehliyetli kişilere montajını yaptırın. Dikkat :Montaj esnasında ilk kurulum bölümündeki sıralamayı uygulayın.
- ! Yanlış kablo bağlantılarında Alıcı Modül arızalanacak ve garanti dışı kalacaktır.
- ! Elektrikli halatlı mini vincin çalışma sahasına kimsenin girmediğinden emin olun.Yük kaldırırken altında durmayın.
- ! Elektrikli halatlı mini vinçlere uygulanabilen Alıcı Modül ve El Kumandası sonradan takılan parçadır.Üretici ; Alıcı Modüle bağlı çalışmakta olan vinçlerde oluşabilecek işlevsel, performans ve güvenlik problemlerinden sorumlu tutulamaz.
- ! Elektrikli halatlı mini vincinize kapasitesinin üzerinde yük yüklemeyin.
- ! Yağmurlu ve şimşekli havalarda elektrikli halatlı mini vincinizi ve kumanda modülünü çalıştırmayınız.
- ! Alıcı Modül ile El Kumandası arasındaki en iyi iletişim mesafesi her iki taraftaki antenlerin birbirini görmesi ile elde edilir. Herhangi bir obje veya metal bir engel iletişim mesafesini düşürecektir.. Alıcı Modülü metal bir hazne içine koymayınız.
- ! Alıcı Modül ile El Kumandası arasındaki sinyal göndermeleri, gönderilen sinyallerin metal yüzeylerden,binalardan vb. gelen yansımalardan etkilenirler. Bu yanlış data alımlarına yolaçabilir.
- ! Vinciniz aralıksız uzun süre kullanımlarda; Motor ısısı yükseldiğinden dolayı kendisini korumaya alarak kapanacaktır. Bu esnada Alıcı Modül üzerindeki ikaz ışıkları söner kumandanız çalışmaz. Motor soğuduğunda tekrar çalışmaya başla.
- ! Kumanda modülü elektromanyetik dalgalar yardımı ile haberleşmesinden kaynaklı olarak, çevresel koşular sebebi ile iletişimde geçici kesilmeler olabilir. Üretici bu tür durumlarda ortaya çıkabilecek zararlardan sorumlu tutulamaz.
- ! Kumanda modüllerden kaynaklanan elektromanyetik dalgalardan etkilenmesi muhtemel cihazlar, yakın çevrede kullanılmamalıdır.
- ! İletişim performansı çevresel koşullardan etkilenebilir. iletişimde geçici kesilmeler olabilir.
- ! Kumanda modül yoğunlaşmaya maruz bırakılmamalıdır (soğuk bir ortamdan sıcaklık farkı oldukça yüksek bir ortama alınmamalıdır).
- ! El Kumandası uzun süreli kullanılmayacak ise pilin cihazdan ayrılması tavsiye edilir. Aksi durumda pil akıntısı ve kalıcı zararlar doğabilir.
- ! İlave El Kumandası özellikleri için ( üretici firma veya satıcı firma ile irtibat kurun).
- ! Bu ürün patent korumalıdır.
! EMNİYET İÇİN VİNCİNİZ ÇALIŞIRKEN MUTLAKA GÖRÜŞ MESAFESİNDE KALARAK TAKİP EDİN.
VİNCİNİZ DURDUGUNDA AYRILIN |
| ARIZA-NEDEN- ÇÖZÜM |
| !!! El kumandası geç algılıyor ve iletişimde kesiklikler yaşanıyor...
Etrafınızda başka kumandalar çalıştığı için sinyaller karışıyor olabilir . Alıcı Modül ile El Kumandası arasındaki mesafe uzak olabilir.
Alıcı Modül üzerindeki anteni uygun şekle getirin .El Kumandasındaki pil zayıflamış olabilir.
!!! Vinç çalışırken aniden durdu...
Vinciniz aralıksız uzun süre çalıştığı için motor ısınıp kendini korumaya almıştır.
Motorun soğumasını bekleyin.
!!! El Kumandası çalışmıyor...
El Kumandasının pili zayıflamış olabilir. Yeni uygun pil ile değiştirin.
!!! El Kumandası çalışıyor vinç çalışmıyor...
Alıcı Modül üzerindeki ledleri(ışıkları) kontrol edin,ledler yanmıyorsa motor aşırı ısınmış veya elektrik bağlantısında sorun olabilir. El Kumandanız uygun kumanda olmayabilir.
!!! Yeni El Kumandası aldım çalışmıyor...
El Kumandasının Alıcı Modüle uygunluğundan emin olduktan sonra.Proglamlama kısmına bakarak yeni kumandanızı programlayınız .
!!! Alıcı Modülü taktım üzerindeki ledler(ışıklar) yanmıyor ve çalışmıyor...
Kablo bağlantı sıralamasını ve elektrik hattınızı kontrol edin. Servisle irtibata geçin. |
| GARANTİ |
| Garanti şartları: 1- Uzaktan kumanda Alıcı Modül ve El Kumandası ürününün teslim ve fatura tarihinden itibaren iki (2) yıldır.
2- Ürünün garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir. Ürünün tamir süresi en fazla otuz iş günüdür.
Bu süre ürünün servis istasyonuna, servis istasyonunun olmaması durumunda sırasıyla;Ürünün satıcısı, bayi, acentası, temsilciligi, ithalatcısı veya imalatcısından birisine teslim edildigi tarihten itibaren başlar.
3- Ürünün bütün parçaları dahil olmak üzere tamamı imalalatçı firma garantisi kapsamındadır.
4- Ürünün garanti süresi içerisinde, gerek malzeme ve işçilik hatalarından dolayı arızalanması halinde işçilik masrafı değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin tamiri yapılacaktır.
5- Ürünün;Teslim tarihinden itibaren garanti süresi içerisinde kalmak kaydıyla bir yıl içerisinde aynı hatayı üçten fazla tekrarlaması veya farklı arızaları dörtten fazla ortaya çıkması sonucu üründen yararlanamamanın süreklilik kazanması, tamiri için gereken azami sürenin aşılması, servis istasyonunun mevcut olmaması halinde sırasıyla satıcı, bayii, acentası, temsilciligi, ithalatcısı ve imalatcısından birisinin düzenleyecegi raporla arızanın tamirinin mümkün olmadıgının belirlenmesi durumlarda,ücretsiz olarak degiştirme işlemi yapacaktır.
6- Elektrikli halatlı mini vinçlere uygulanan uzaktan kumanda Alıcı Modül ve El Kumandası sonradan takılan parçadır.Vincin kendinden ve diğer aksamlarda cıkabilecek aksaklıklar vinç üreticisinin sorumlulugundadır.
7- Ürünün kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
8- Ürünün montajı esnasında kullanım kılavuzunda belirtilenden farklı yapılan kablo baglatılarından kaynaklı arızalar garanti kapsamı dışındadır.
9- Garanti belgesi ile ilgili çıkabilecek sorunlar için sanayi ve ticaret bakanlıgı,Tüketicinin ve Rekabetin Korunması Genel Müdürlügü ne de başvurabilir. Yetkili servis: Ekinoks teknoloji cihazları imalat san tic.ldt.şti.
+90 242 248 47 70 / kumanda@ekinoxtr.com |
